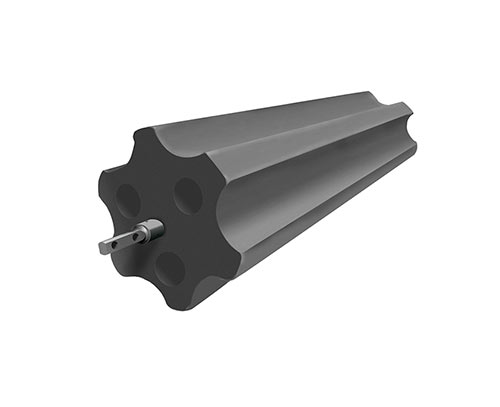

ZGD-Ⅰ-3(TY)型低电阻接地模块
ZGD-Ⅰ-3(TY)型低电阻接地模块

概述

ZGD-Ⅰ-3(TY)型低电阻接地模块是一种以非金属材料为主的接地体,它由导电性、稳定性较好的非金属矿物和电解物质组成,可用作建筑物(构筑物)防雷接地、防静电接地、交流工作接地、直流工作接地、安全保护接地以及其它目的接地体。

执行标准

GB/T21698-2008 复合接地体技术条件

Q/75875187-9•6-2011四川中光防雷科技股份有限公司企业接地体标准

 技术数据
外形尺寸(mm) Ф260×1000
室温下电阻率(Ω·m) ≤1.0
工频接地电阻a(Ω) 4
工频接地电阻等效式Rj ≈0.11ρ
质量(kg) 55
a 土壤电阻率ρ取成都地区典型值40Ω·m

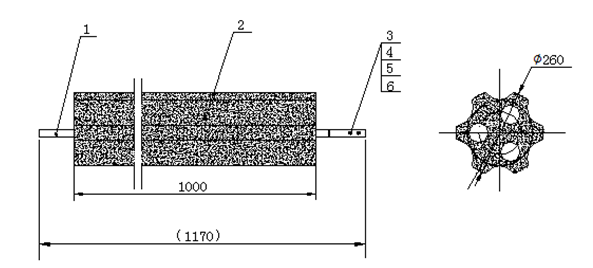

外型结构

ZGD-Ⅰ-3(TY)型低电阻接地模块由低电阻材料与芯压制而成,并配螺栓、螺母、平垫、弹垫,用以与水平接地、引下线连接。如图所示:
