ZGGH10-24型电源模块浪涌保护器
ZGGH10-24型电源模块浪涌保护器

概述

ZGGH10-24型电源模块浪涌保护器由电源模块头和底座组成,用于直流系统+ — -、- — PE的第二或三级保护,串联或者并联在直流供电电源与系统设备之间,防护外界(雷击、电磁辐射干扰等)或系统内部(系统拉合闸效应、感应及容性负载的启动和停止等)引起的浪涌脉冲及瞬间过电压对设备的损坏。

技术指标

持续运行电压 Uc  +— -:45 V DC;-—PE:0 V
标称放电电流 In(8/20  μs) 5 kA
放电电流 Imax(8/20 μs) 10 kA
Ⅱ电压保护水平 Up + — -:260 V;- — PE:800 V
复合波 Uoc 10 kV
限制电压(2kV 1.2/50μs、1kA 8/20μs) + — -:160 V;- — PE:160 V
Ⅲ级电压保护水平 Up + — -:260 V;- — PE:260 V
额定负载电流IL 25 A
保护模式 + - -;- - PE
外壳防护等级(IP代码) IP 20
应用系统 直流系统
安装形式 35 mm标准导轨

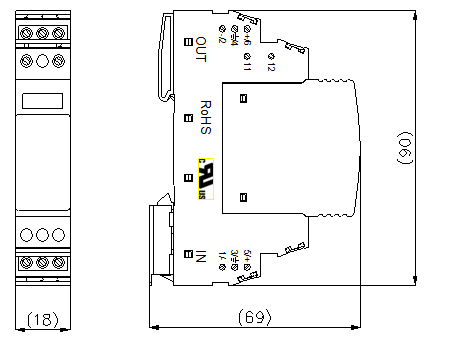

外形结构


执行标准

IEC 61643-1:2005 低压电涌保护器(SPD)第1部分:低压电力系统的电涌保护器性能要求和试验方法

UL 1449 Ed.3 浪涌保护器安全标准
