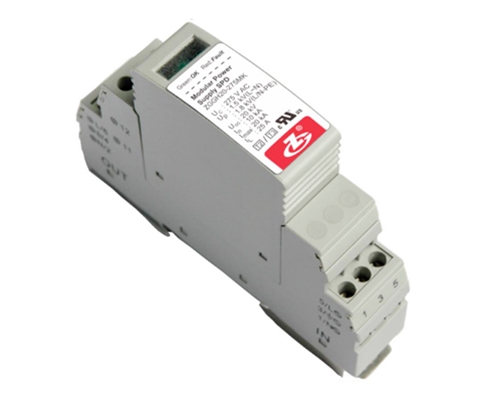

ZGGH20-275型电源模块浪涌保护器
ZGGH20-275型电源模块浪涌保护器

概述

ZGGH20-275型电源模块浪涌保护器由电源模块头和底座组成,用于交流系统L-N、L/N-PE的第二或三级保护,串联或者并联在交流供电电源与系统设备之间,防护外界(雷击、电磁辐射干扰等)或系统内部(系统拉合闸效应、感应及容性负载的启动和停止等)引起的浪涌脉冲及瞬间过电压对设备的损坏。

技术指标

持续运行电压 Uc  275 V AC
标称放电电流 In(8/20  μs) 10 kA
放电电流 Imax(8/20 μs) 20 kA
Ⅱ级电压保护水平 Up  L-N:1.5 kV;L/N-PE:1.8 kV
复合波 Uoc 20 kV
限制电压(6kV 1.2/50μs、3kA 8/20μs) L-N:1.1 kV; L/N-PE:1.1 kV
Ⅲ级电压保护水平 Up L-N:1.5 kV; L/N-PE:1.5 kV
额定负载电流 IL 25 A
保护模式 L-N; L/N-PE
外壳防护等级(IP代码) IP 20
应用系统 TN、TT
安装形式 35 mm标准导轨

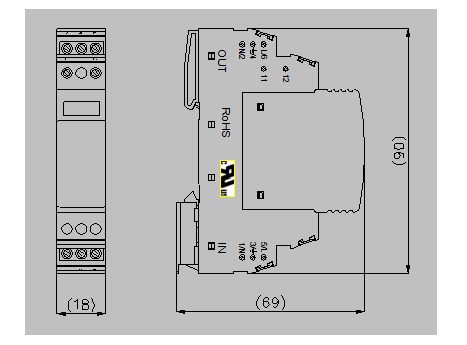

外形结构


执行标准

IEC 61643-1:2005 低压电涌保护器(SPD)第1部分:低压电力系统的电涌保护器性能要求和试验方法

UL 1449 Ed.3 浪涌保护器安全标准
